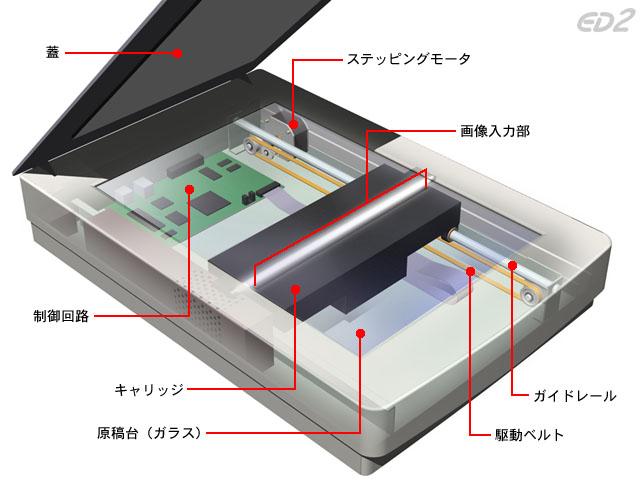

フラットベッド型イメージスキャナには、画像を線状に読み取るキャリッジという装置があります。キャリッジにあるリニア(線状)イメージセンサは縦に１画素しか入力できないので、キャリッジ全体をモータで縱方向に移動させながら

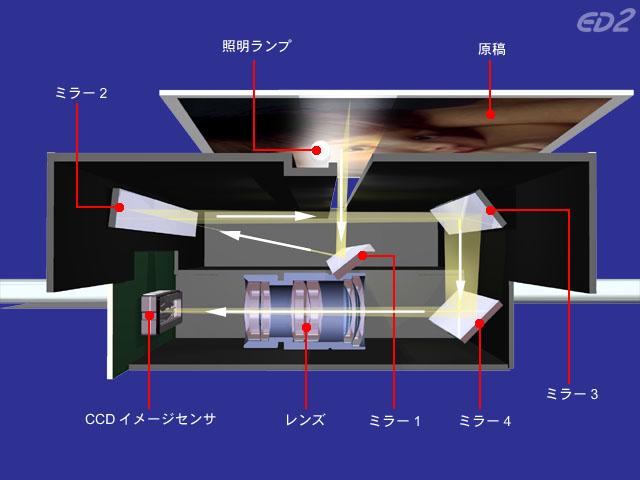

キャリッジは、画像を入力するリニアイメージセンサ、原稿を照らす蛍光管、原稿の像をリニアイメージセンサ上に縮小投影するレンズなどで構成されます。小さなキャリッジの中で、原稿とレンズの間の距離をかせぐために、複数のミラー(鏡)に光を反射させています。
